Mesures sur fibre optique et câble cuivre
Présentation
Résumé

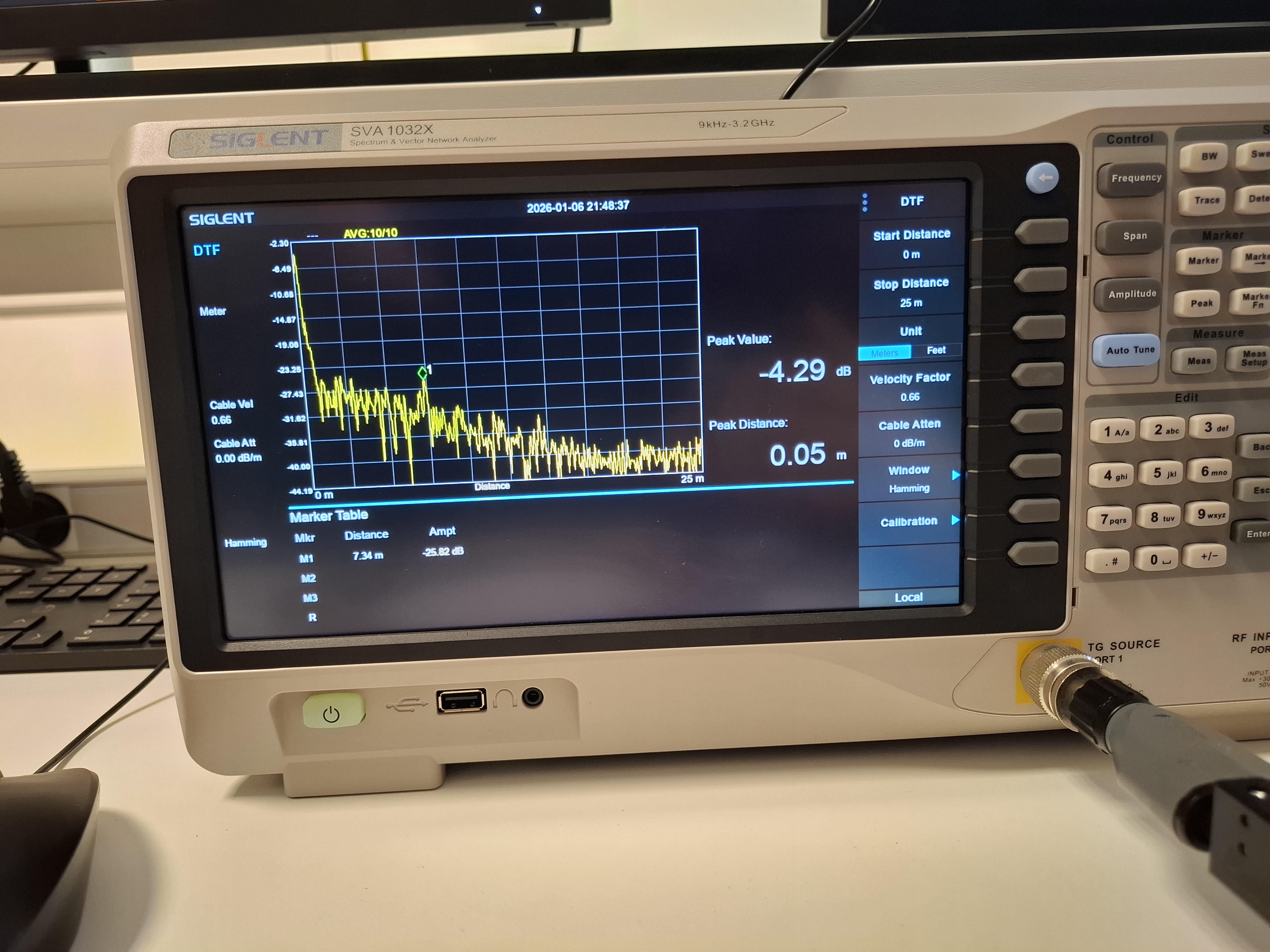

Étude et mesure des caractéristiques de liaisons filaires : atténuation, SNR, pertes par réflexion, longueur de câble. Utilisation d'appareils de mesure professionnels pour qualifier et mettre en place une infrastructure fibre optique.
Contexte & Méthode
📋 Contexte

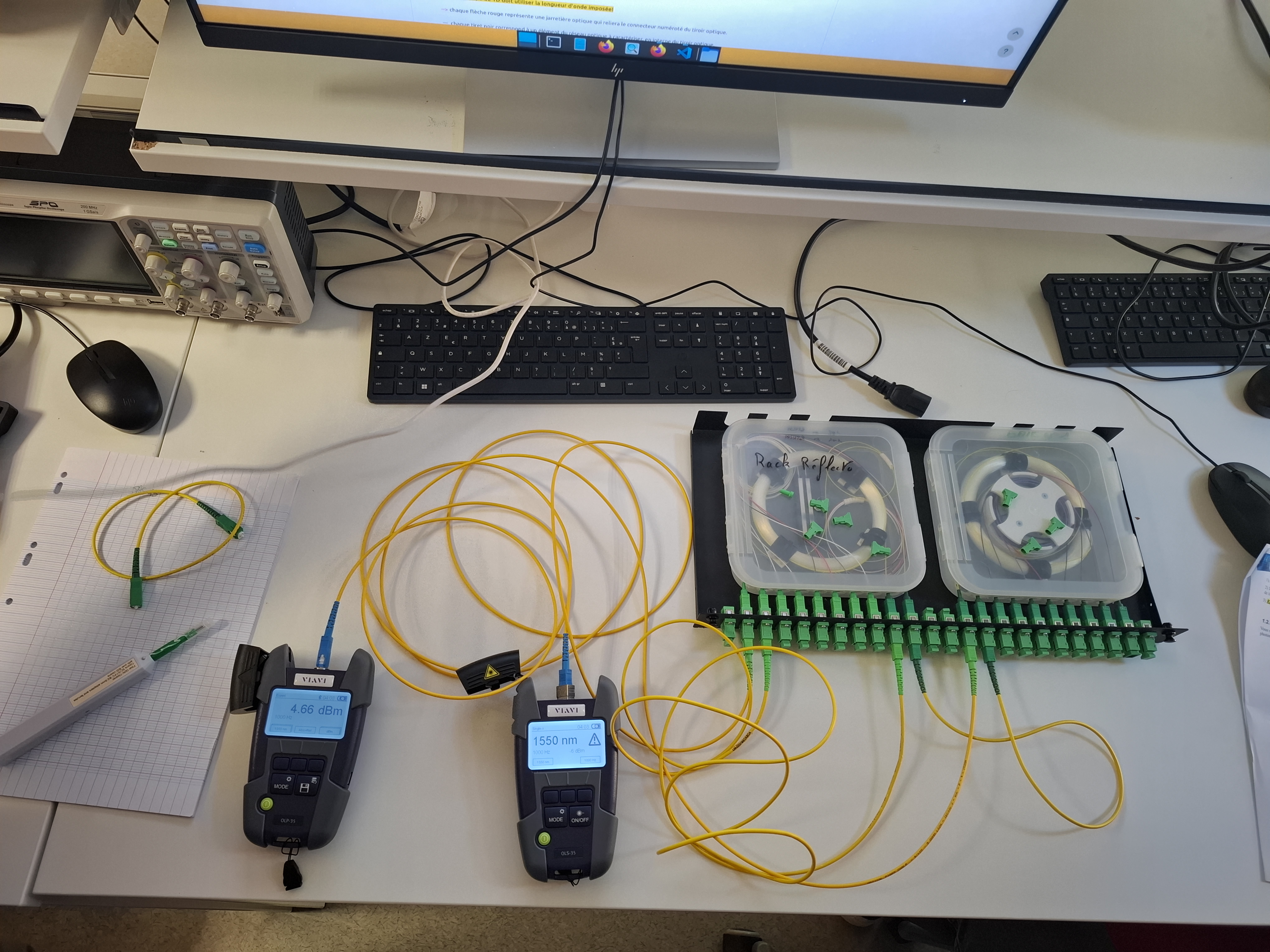

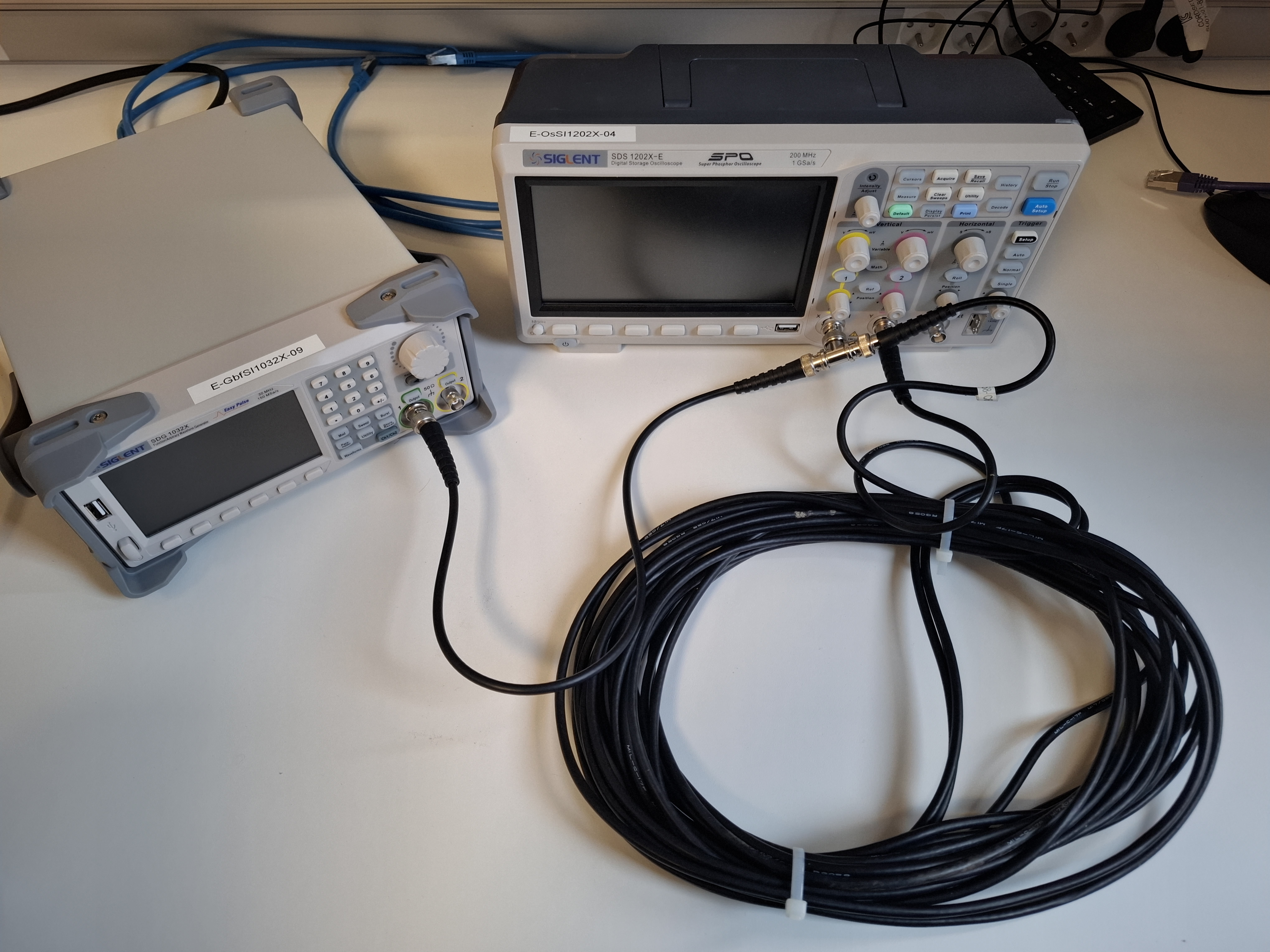

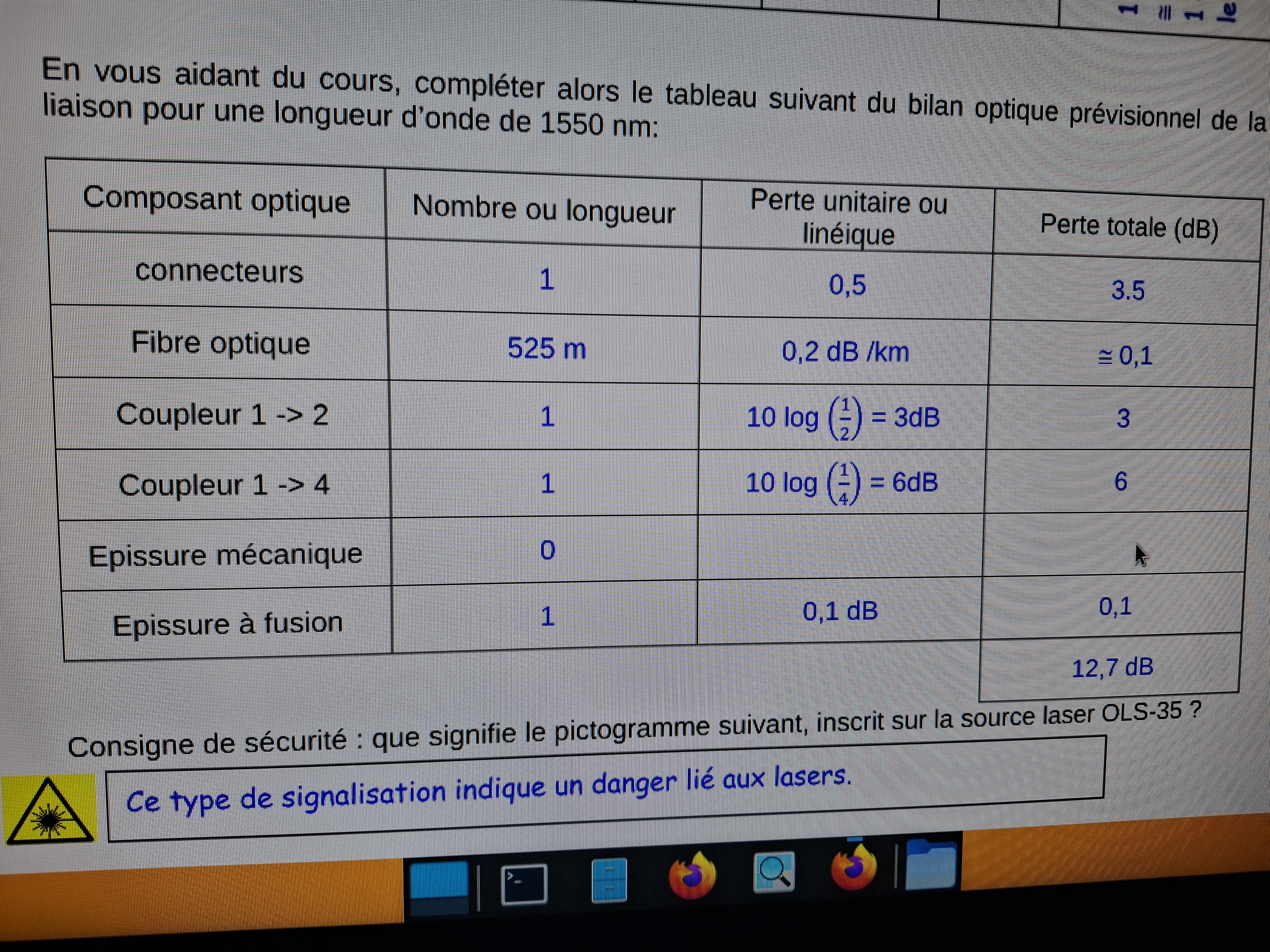

Donc pendant ce projet, nous avons à notre disposition un boîtier fibre, avec des bobines et des multiplexeurs (1→2 ou 1→4). Sur ce câble, nous devions calculer l’atténuation de chaque composant (bobines, etc.) afin d’établir un tableau avec l’atténuation globale. Ensuite, nous avions également à notre disposition un câble en cuivre dont nous devions mesurer la longueur, car elle était inconnue, mais aussi sa vitesse de propagation et plusieurs autres paramètres.
🔧 Méthode
Donc, bien sûr, nous devions suivre un protocole très précis afin d’obtenir des mesures cohérentes. Par exemple, pour la fibre, nous devions nettoyer soigneusement les embouts à chaque utilisation afin d’éviter une atténuation importante qui fausserait les résultats, mais aussi éviter de plier le câble dans tous les sens, car le signal serait mal réfléchi dans la fibre. De plus, pour le câble en cuivre, nous devions respecter les normes du constructeur, sinon cela entraînait des erreurs de calcul.
Résultats & Bilan
✅ Points forts
Nous avons été assez efficaces pendant ce projet, car nous avons trouvé des résultats cohérents tout au long du projet, ce qui nous a permis d’obtenir une bonne note. Je peux également souligner le travail d’équipe, qui a été excellent durant ce projet : chacun avait sa tâche, et il y avait un véritable esprit de collaboration et d’entraide.
⚠️ À améliorer
En fin de projet, la rédaction du compte rendu collectif a été un peu laborieuse : tout le monde attendait pour saisir les données au même moment. Une meilleure organisation aurait été de demander à chaque membre de rédiger sa partie individuellement, puis de les compiler dans le document final.
Galerie photos & captures
